發展歷程：

        TB－錐面緊固套(TAPER BUSHES), 簡稱TB－錐套，于70年代發明設計用于取代傳統孔軸鍵聯接方式，實現機械

零部件的孔與軸快聯易裝的新型聯接部件，并在歐洲，美國及日本等地區申請了新型發明專利，其專利保護一直到80

年代中期。

        TB－錐套逐步推廣應用到各類軸輪聯接中，例如鏈輪、皮帶輪、聯軸器、同步帶輪等傳動件，使用非常廣泛，同

時提高了傳動零件的市場標準化和商業化使之這些傳動零部件成為即買、即用、即換的市場活躍商品。

        在80年代中后期，隨著中國改革開放進程和歐洲生產成本的提高，歐洲用戶前來中國尋找質優價廉的傳動件產品

出口到歐洲市場。

        1986年石家莊鏈輪總廠（簡稱“ CHSSB”）應勢開始生產系列鏈輪產品對外出口，1989年在國內率先開始生產

TB－錐套系列產品出口歐洲市場，逐步形成年產50萬套 的生產能力。石家莊鏈輪總廠于1994年負責起草編制“錐套

型式·尺寸和基本參數”中華人民共和國機械行業標準(JB/T7513-1994)，1994年10月由機械工業部批準實施。

        2015年石家莊凱普特動力傳輸機械有限責任公司作為錐套JB部頒標準的責任起草單位，對JB/T7513-1994 “錐

套·型式·尺寸和基本參數”部頒標準的內容進行全面細化和更新，按照GB國家標準的相關要求，對TB－錐套產品的應

用和質量參數作出明確的要求和規定，2015年由中華人民共和國技術監督總局＆中華人民共和國技術標準委員會正式

頒布“錐套·型式·尺寸和基本參數 ”中華人民共和國國家標準GB/T 32220-2015, 于2016年7月1日正式實施。

凱普特優勢：

        石家莊凱普特動力傳輸機械有限責任公司生產全系列鋼制TB－錐套產品，已有30多年歷史，產品嚴格依照國際市

場高標準和GB國家標準生產，產品質量上乘，制造精度高，安裝使用可靠，深受國內外用戶的青睬。

        “凱普特傳動”30多年，秉承“精品制造”的核心理念，不間斷改進生產工藝設計，采用智能生產系統和生產裝

備，提高生產效率，降低產品生產成本，可根據用戶的需求進行快速柔性加工生產，使用戶快捷獲得高性價比所需產品。

質量特性：

        1、產品用料直接影響產品的強度和可靠使用，因錐套的工作原理是靠壓緊螺釘對錐面軸向壓緊，錐套主體材料強

度不足，會導致壓緊螺釘旋緊時壓傷甚至損壞錐面和螺紋（俗稱：滑扣），軸鍵聯接也會因錐套材料強度不足，造成鍵

槽剪切損壞（俗稱：滾鍵），安裝使用壽命縮短或失效。

          * GB國家標準規定：錐套主體材料為45鋼(MPA>600)和HT250灰鑄鐵(MPA>250)。

        * 凱普特傳動標準：錐套主體材料為45鋼(MPA>600)高于GB國家標準。

        * 市售錐套產品材料標注為HT200灰鑄鐵(MPA>200)，產品材料強度低，不符合GB國家相關要求及標準。

        2、產品加工工藝設計及控制標準差異，錐面母線，接觸面積，安裝孔系位置度和垂直度，鍵槽精度等，都是影晌

安裝使用甚至失效報廢的主要因素。

        3、 錐套配用的壓緊螺釘也是關鍵配套件，錐套與軸，孔聯接，完全依靠螺釘產生的壓緊力，使軸、孔及鍵可靠聯

接， 所以GB國家標準明確規定了螺釘?shù)呐ぞ匾螅ò?2.9級標準 ）。

        * GB國家錐套標準：12.9級螺釘。

        * 凱普特傳動標準：選用名牌廠家12.9級螺釘。

        * 市售錐套產品配用螺釘：為節約成本，螺釘質量參差不齊，無級別標識/8.8級／10.8級／12.9級都有，使用時要

                                                加以甄別。

        4、螺釘?shù)燃壊牧戏诸悾?8.8級螺釘：45鋼；

                                             10.8級螺釘：40Cr;

                                             12.9級螺釘：42CrMo。

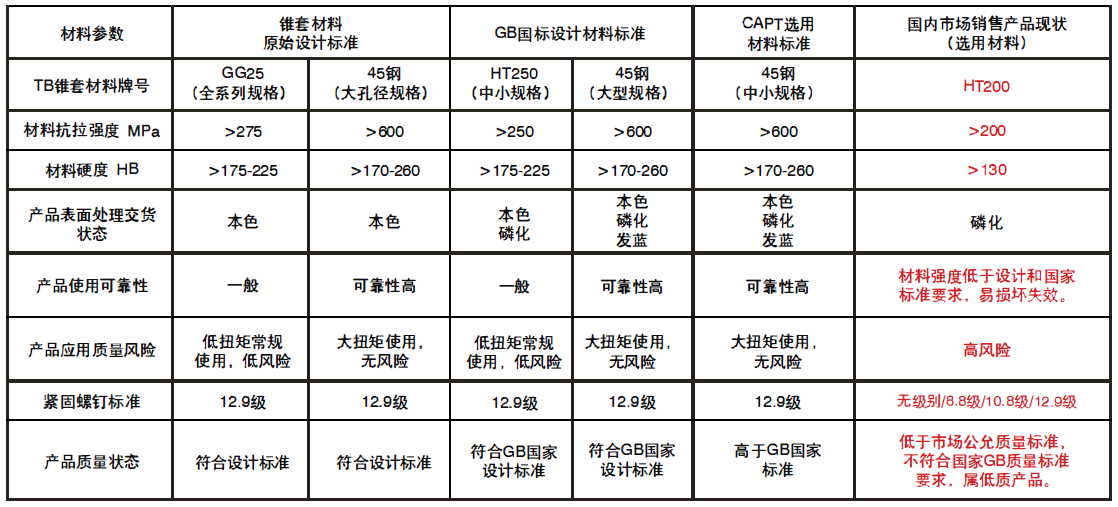

選材比較：

參數介紹：

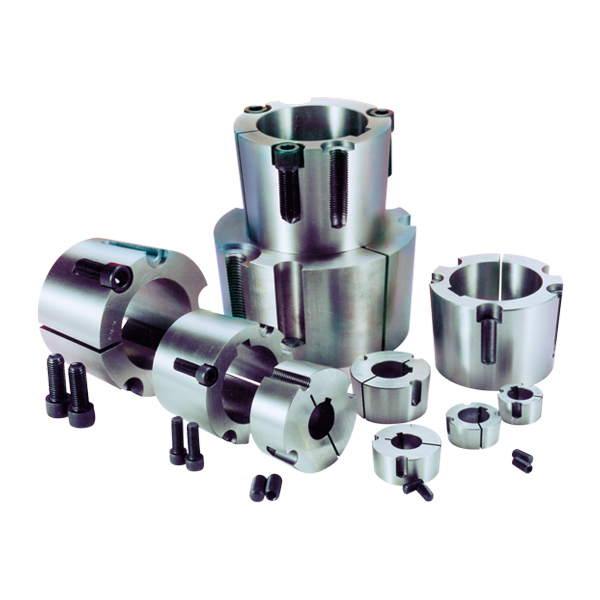

       1008-3030為輕型錐套，帶兩個半圓光孔以安裝錐套螺釘和一個半圓螺孔供拆卸錐套用；3535-5050為中型錐套，

帶三個半圓光孔以安裝錐套螺釘和兩個半圓螺孔供拆卸錐套用；6050-120100為重型錐套，帶四個半圓光孔以安裝錐

套螺釘和兩個半圓螺孔供拆卸錐套用。

編號示例：

       A1008-11，表示：A系列、1008代表錐套號、11代表11mm。

產品范圍：

歐標樣本：BTL錐套-A系列-歐標.pdf
